Focus MK3 Geri Görüş Kamerası Kurulumu

[Mustafa Özdem]

Aziz kardeşim bu fotoğrafı forum da görmüştüm.Teşekkürler yinede cevabın için.Ancak bildiğimiz üzere 2012 ile 2015 farklı.2015 titanyum HB için sormuştum.Serkan Karakoca  ağabeyde olası vardır diye düşünüyorum.Hani fotoğraf olmasa da bilgisi vardır.

[Serkan Karakoca]

Muzaffer Aslan adlı arkadaş geri görüş kamerası kablolarının arka bagaja kadar geldiğini söylemiş.Ben baktım sadece park asist modülüne giren kablolar,geri vites lambası kabloları,bagaj açma buton ve aydınlatması kabloları birde silecek kabloları var.Sormak istediğim kamera kablolarının park asist e giren kablolardan herhangi birisi olduğu mu? 3 ayrı soket giriyor elinde şema yada bilgi olan varmı fotoğraflı olarak? Teşekkürler.

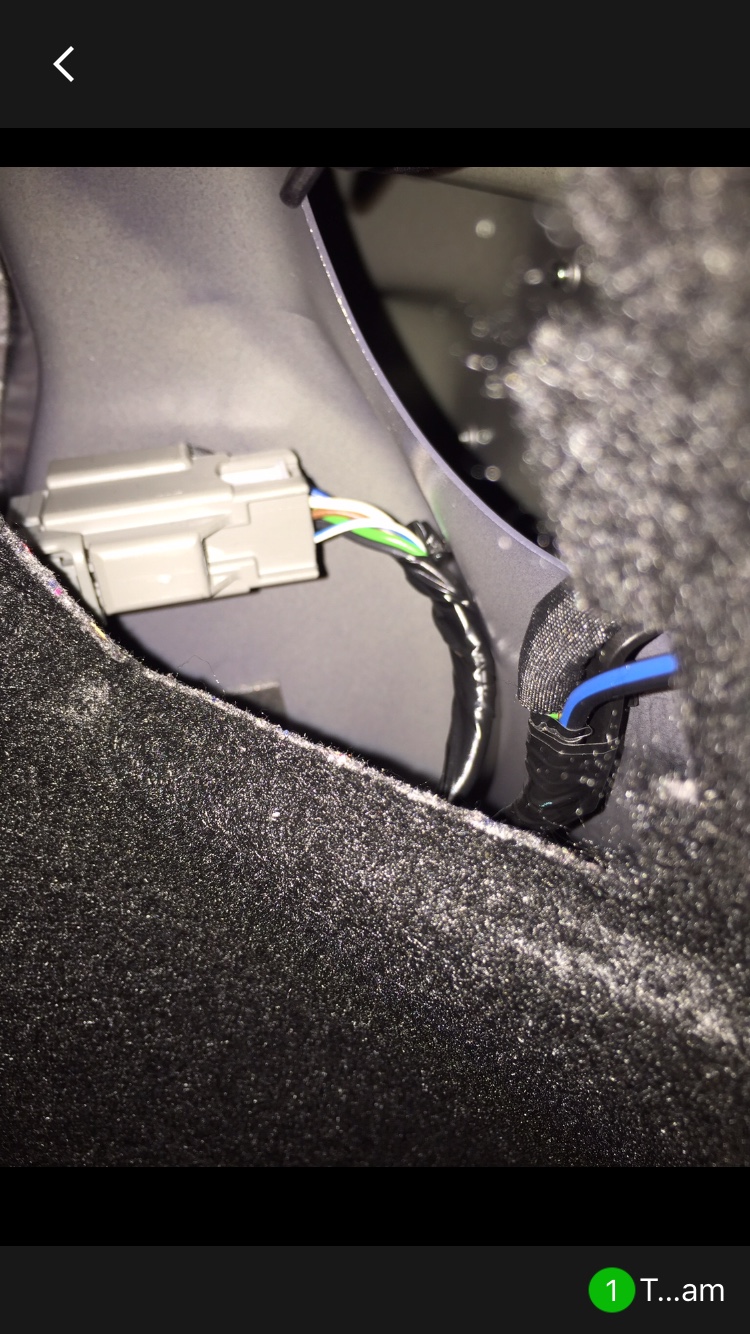

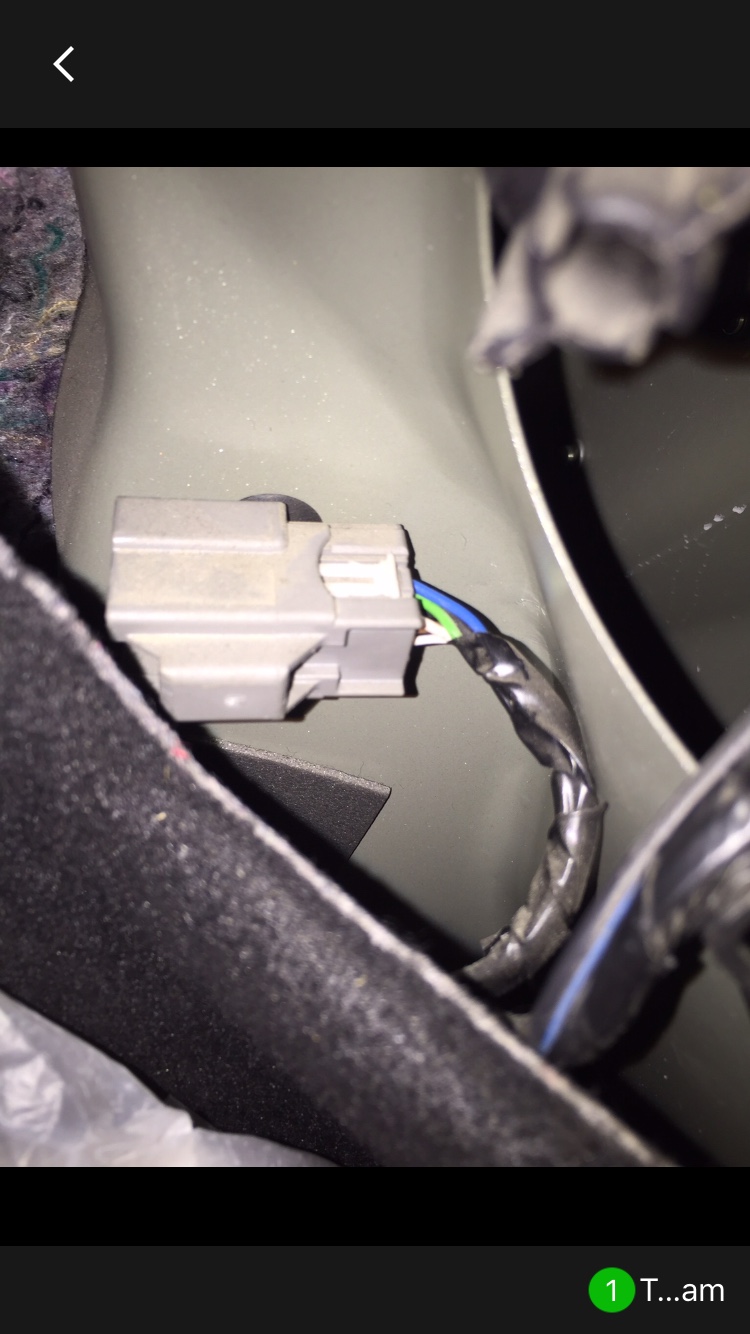

O kablolar ayrı senin aracında bu soket var mı sağ arka stop lambasının iç tarafı çamurluğun iç kısmı

[Mustafa Özdem]

Sağ tarafta park asistten başka bir soket göremedim.Sol tatafta zaten sigorta düzeneği var.

[Serkan Karakoca]

Soketi siyah bantla bantlayıp gizlemiş olabilirler sağ taraftaki halıyı çıkartıp iyice dikkatlice kontrol etmek gerekli ...

Bagaj açma anahtarını söküp bu aşağıdaki soketten varmı bir sünger içinde bakmak gerekli



[Mustafa Özdem]

Bagaj açma anahtarını da söküp bakmıştım orada da yoktu..Bugun bagajı komple sökecem abi.Çıktı çıktı çıkmazsa Apim e kadar yolu var bu işin.Yakında Apim nasıl sökülüyor diye sorabilirim Serkan abi.

[Mustafa Özdem]

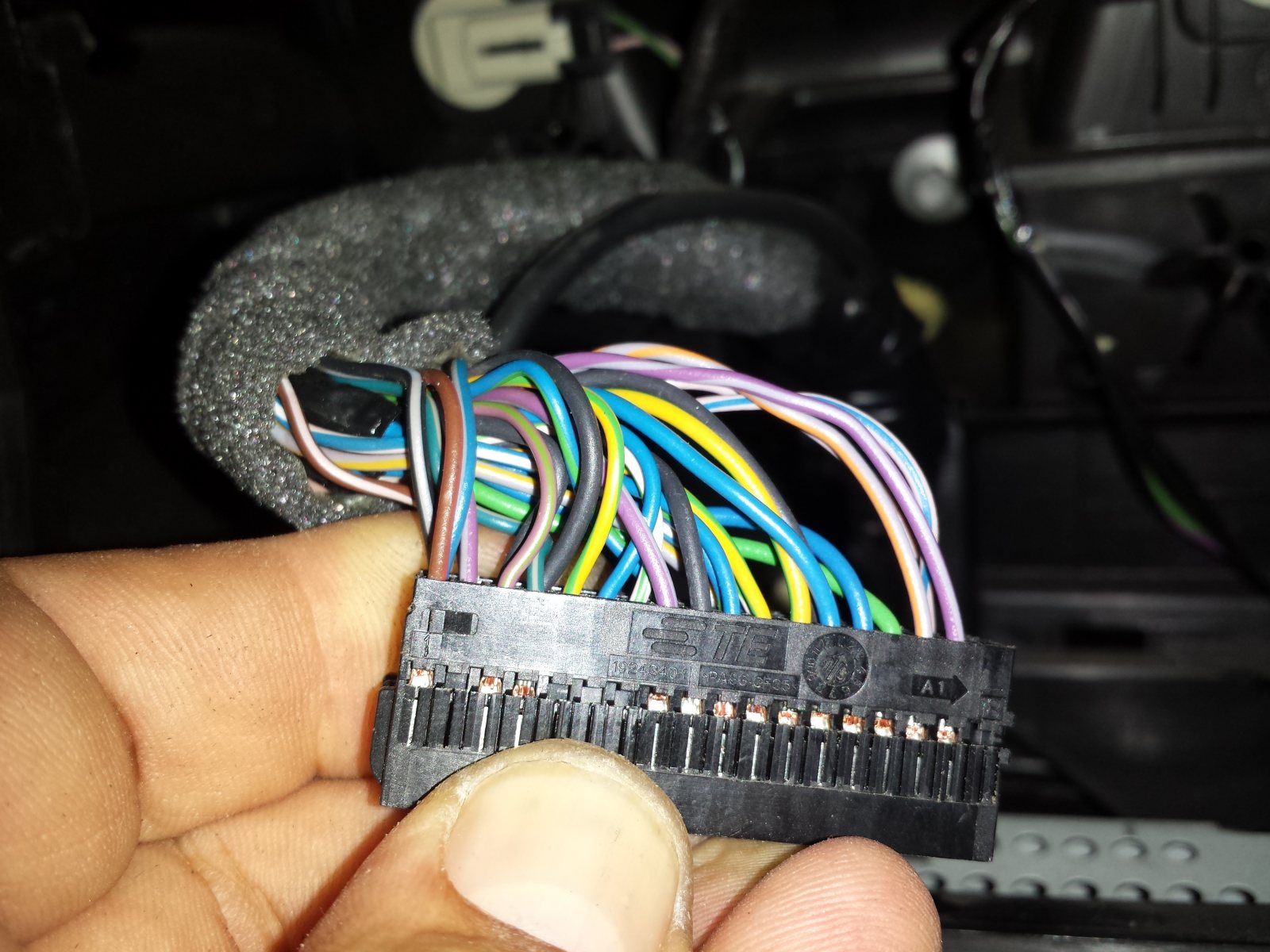

Bagajı komple söktüm ancak kamera ya ait bir soket yada kablo yok.Ön Sync apimi söktüm kameranın bağlı olduğu 14 ve 15 pinlere kablo girişi var mavi ve yeşil renkte. Yalnız bu kablo grubu aşağıya iniyor ve 2 ye ayrılıyor. Çok kalabalık olduğundan takip edemedim.Kamera ya ait olan bu kablo grubu sağ torpidonun o taraftan mı geçiyor yoksa sol tarafta sürücünün olduğu yerden mi?Torpidoyu da sürücü tarafını da sökemedim.Bu konuda bilginiz var mı?

Ağustos 20, 2017 Mustafa Özdem tarafından düzenlendi

[Serkan Karakoca]

Apim de 14-15 doluysa kablolar sağ direkten tavandan devam eder arkaya doğru [emoji4]

Bagajın sağ tarafındaki halıyı söküp kablo demetini açıp kablo renklerini göreceğim şekilde resim çekip gönderirsen yardımcı olmaya çalışayım ...







[Mustafa Özdem]

Serkan abi Apimden aşağı inen kablolar torpido tarafından  yukarıya doğru mu çıkıyor? Kameranın kablosu torpidonun yan tarafında ayrı bir soketle falan devam mı ediyor? Hani belki soket ten itibaren yoktur kablo çekmek gerekebilir diye düşündüm.Muzaffer Aslan'ın yayınladığı şemaya göre 6 ve 12 nolu pinler kamera için diyor kafam karıştı biraz.Bugun sağ üst çıtayı sökerim mesai bitiminde. Avometre ile pin ve kablo tehşisi yapacam.

[Mustafa Özdem]

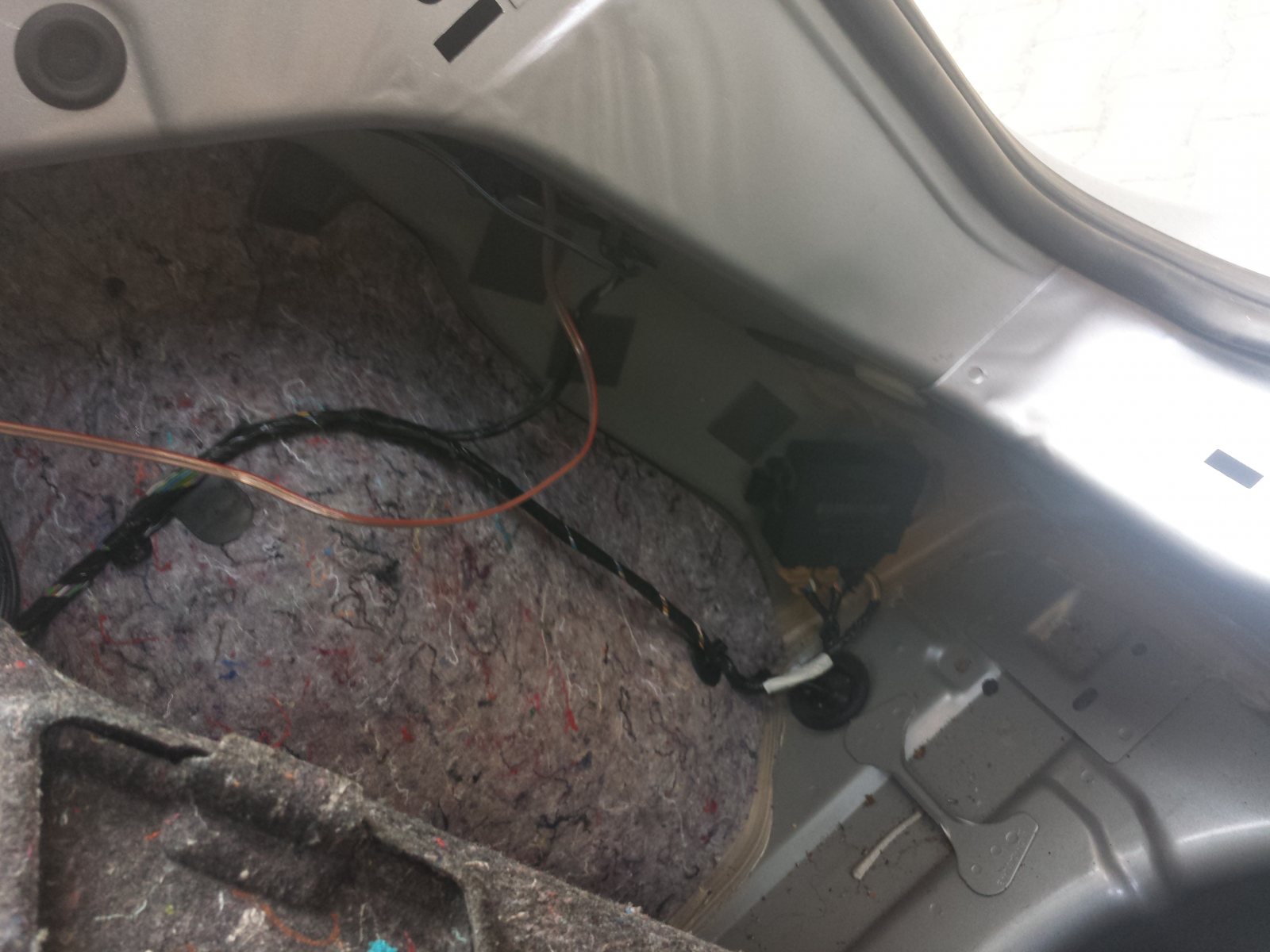

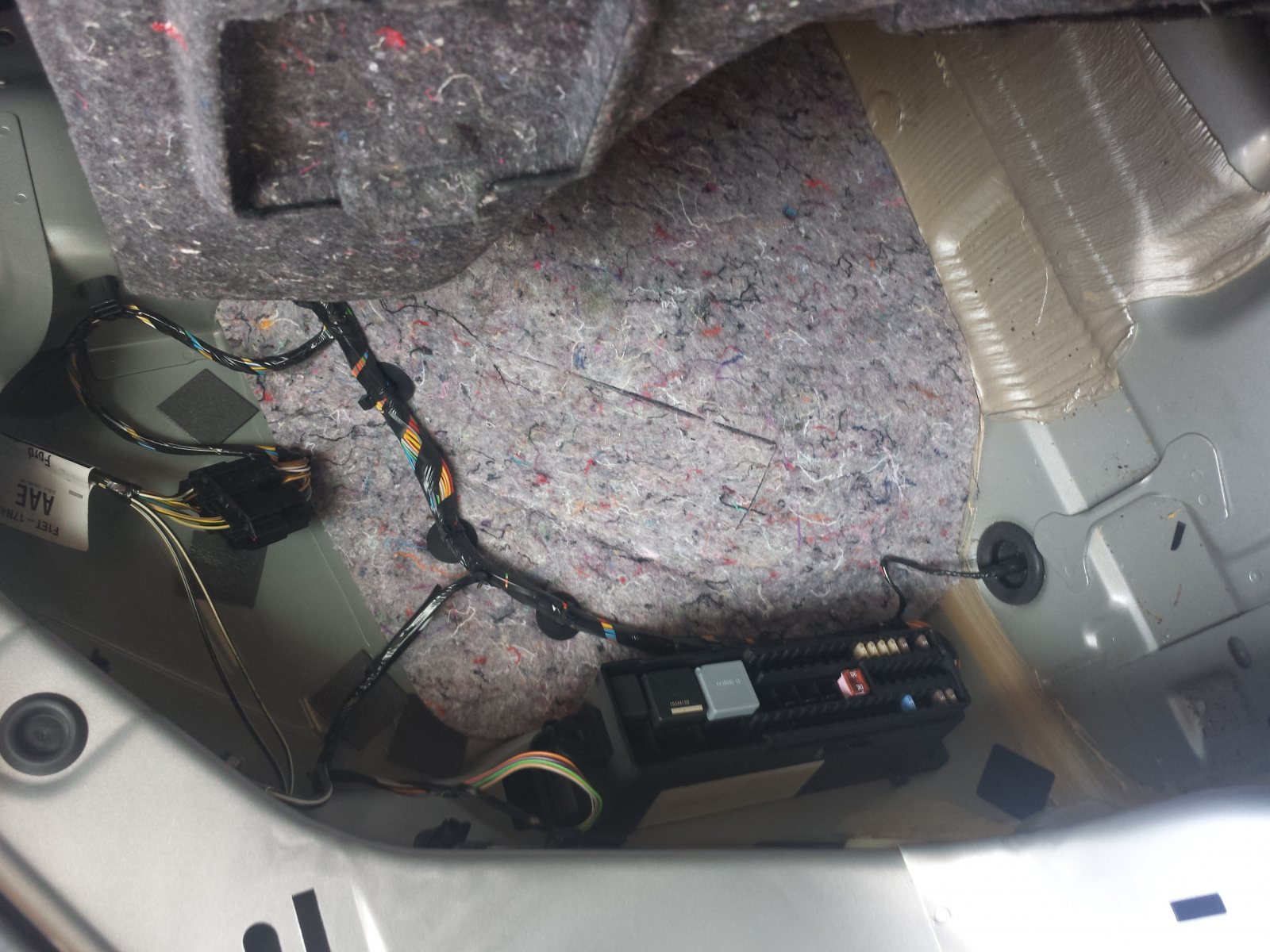

Abi bagajı komple söktüm sağlı sollu ama ne bir soket ne de kameraya ait bir kablo grubu yok.Tüm kablolar gerekli yerlere bağlanmış yani herhangi boşta olabilecek bir kablo grubu yok. Üst çıtaların iki tarafına da baktım yine yok.Arka koltuk alt çıtalarının orada da yok.Fotoğraflarda ki

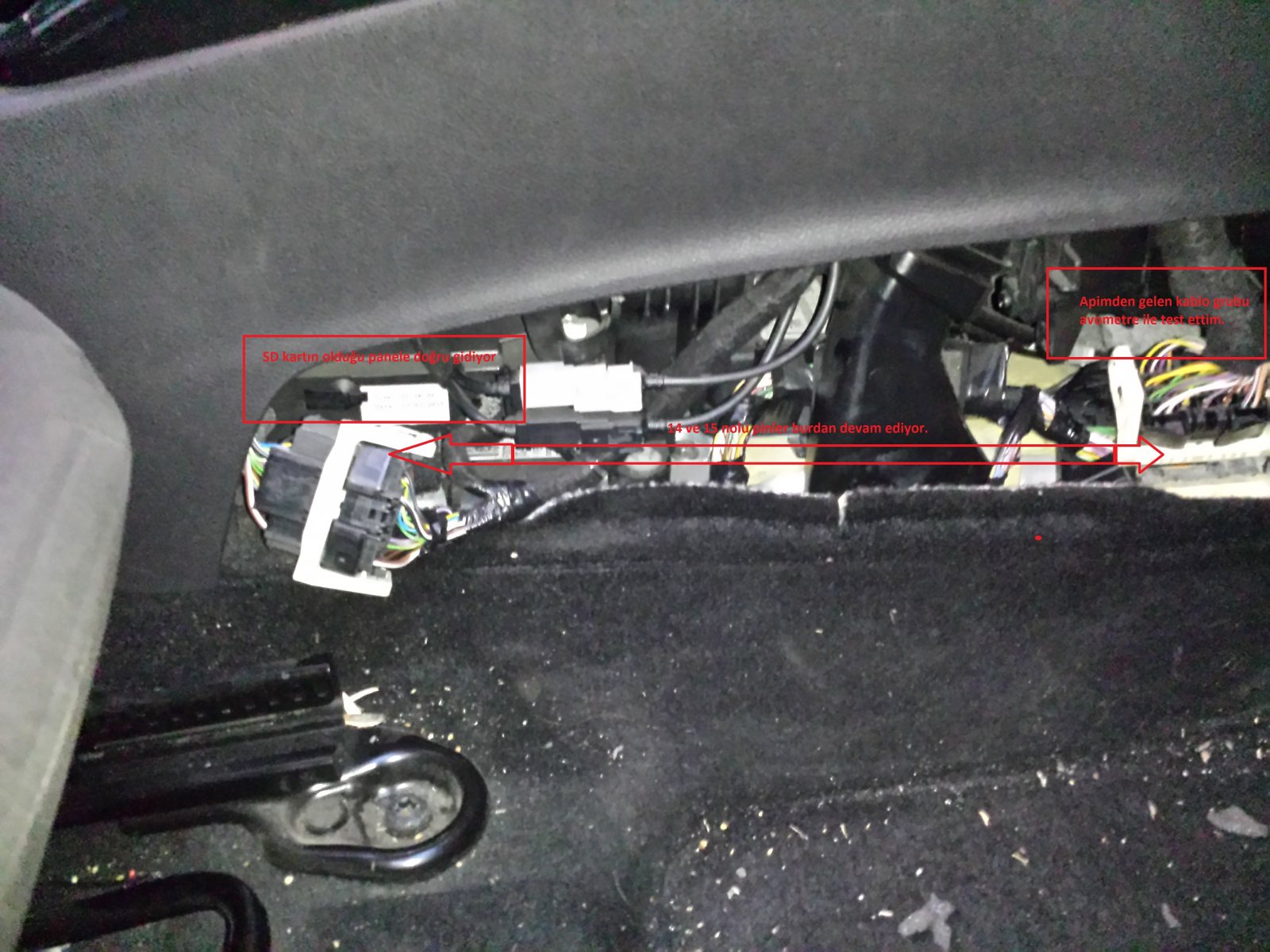

kablolar apimden gelip Sd kart bloğuna doğru gidiyor gibi. Avometre ile buraya kadar test ettim.Buradan nereye gidiyor olabilir ki? En son SD kart bloğunu sökecem heralde yada kablolara buradan ek yapıp bagaja doğru yeni tesisat çekecem.

--10 dakika sonra eklendi--

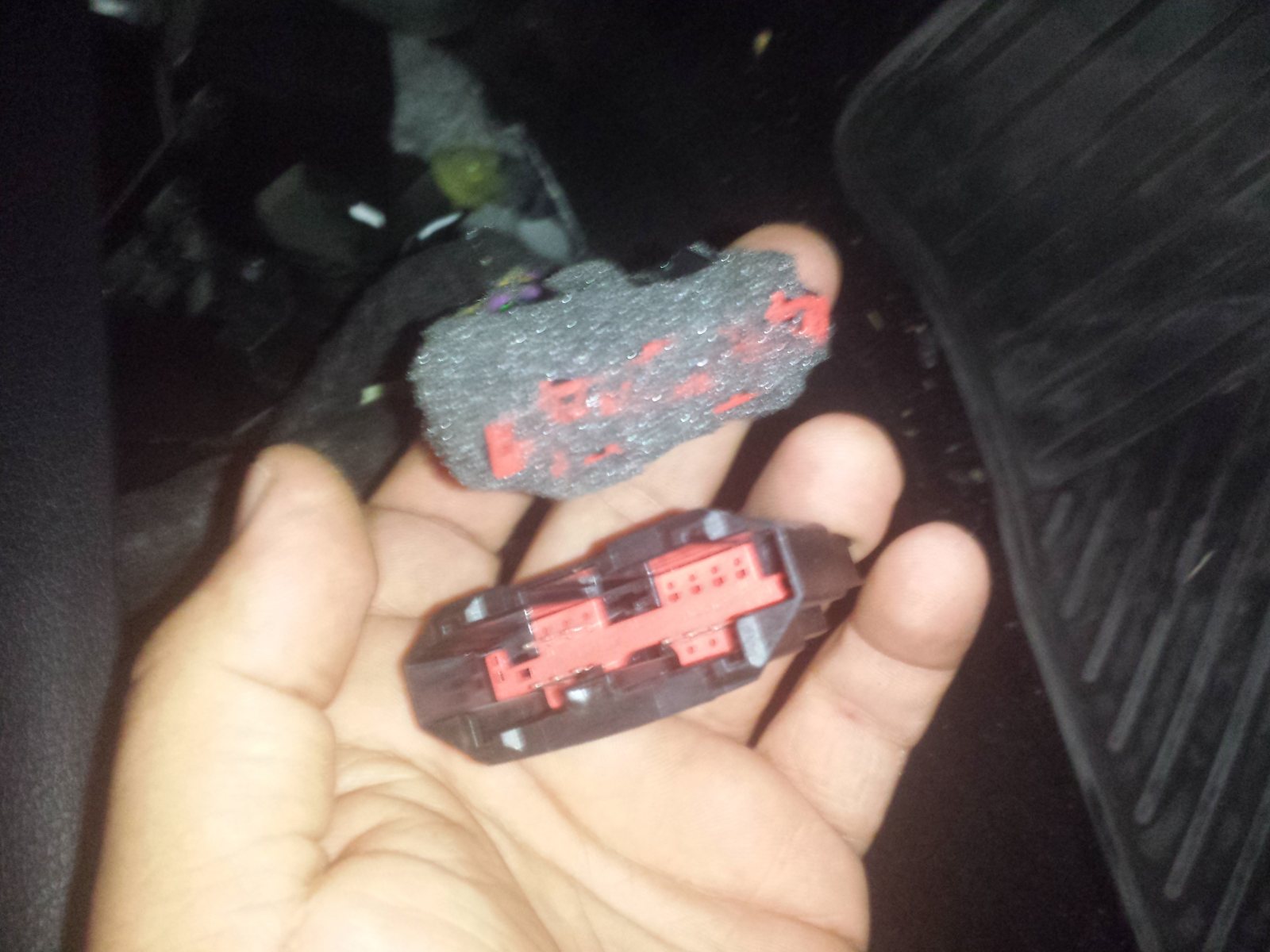

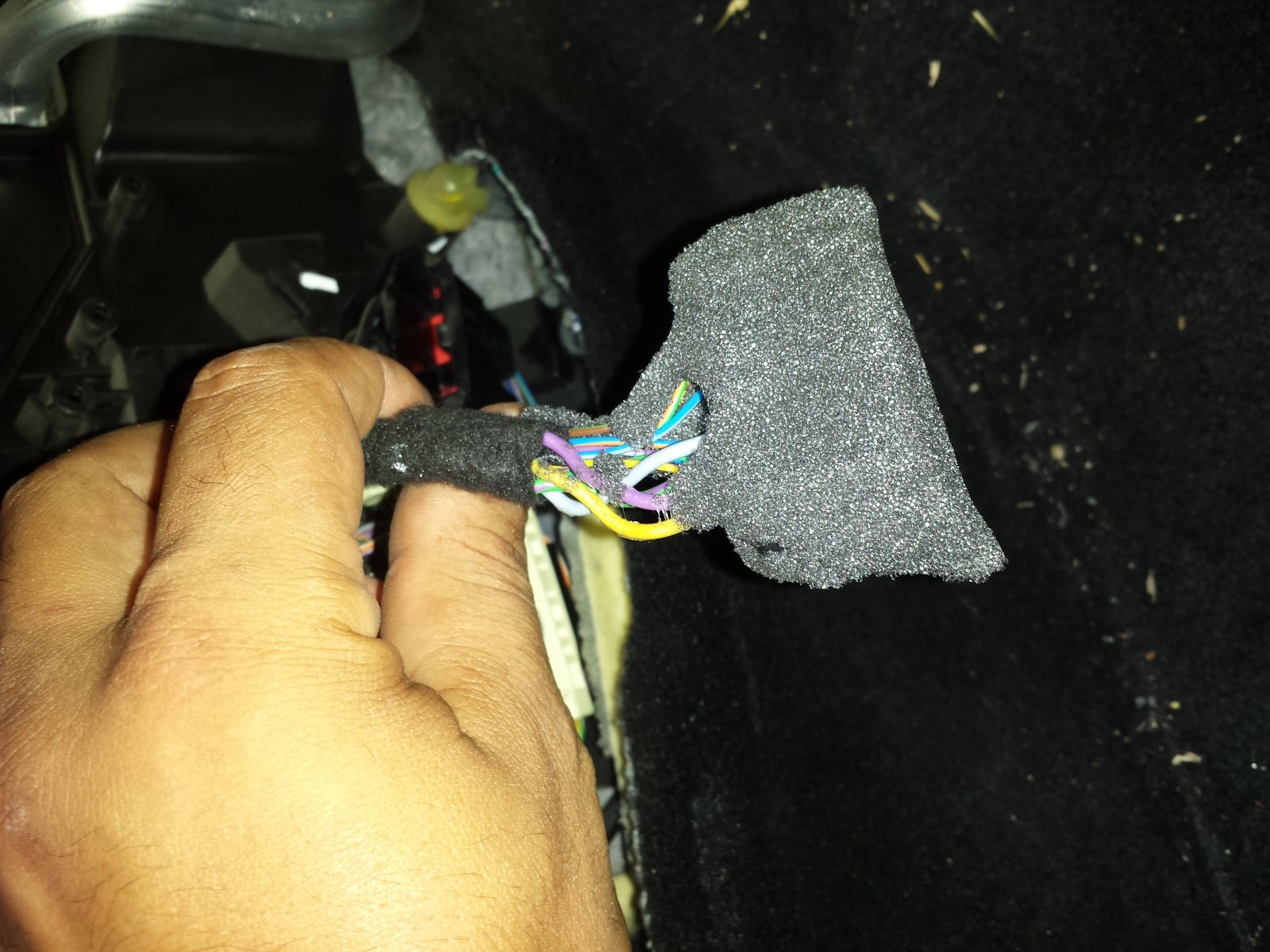

Birde böyle soket vardı sünger ile kapatılmış. Diğer tarafı da  boşta ve takılmamış.?Ne olduğu hakkında fikriniz var mı? Süngeri söktüm ama takmadım ne olur ne olmaz diye.

[volkan karakuş]

selam arkadaşlar geri görüş kamerası için fakra soket arıyorum iki tane lazım elinde olan varmı veya alabileceğimiz bir yer mevcutmu

[Yakup Ç. A.]

2 saat önce, volkan karakuş yazdı:

selam arkadaşlar geri görüş kamerası için fakra soket arıyorum iki tane lazım elinde olan varmı veya alabileceğimiz bir yer mevcutmu



Karaköy'deki elektrikçilerde mutlaka vardır. Ben oradan fakralı gps anteni almıştım.

[volkan karakuş]

teşekkürler yakup bey

[Serkan Karakoca]

Abi bagajı komple söktüm sağlı sollu ama ne bir soket ne de kameraya ait bir kablo grubu yok.Tüm kablolar gerekli yerlere bağlanmış yani herhangi boşta olabilecek bir kablo grubu yok. Üst çıtaların iki tarafına da baktım yine yok.Arka koltuk alt çıtalarının orada da yok.Fotoğraflarda ki
kablolar apimden gelip Sd kart bloğuna doğru gidiyor gibi. Avometre ile buraya kadar test ettim.Buradan nereye gidiyor olabilir ki? En son SD kart bloğunu sökecem heralde yada kablolara buradan ek yapıp bagaja doğru yeni tesisat çekecem.


--10 dakika sonra eklendi-- Birde böyle soket vardı sünger ile kapatılmış. Diğer tarafı da  boşta ve takılmamış.?Ne olduğu hakkında fikriniz var mı? Süngeri söktüm ama takmadım ne olur ne olmaz diye.

En son resimdeki kırmızı soket orijinal anfiye giden kablolar ...

[volkan karakuş]

bir sitede komple set olarak satıyorlar rus sitesi parça kodları ve finiş numaraları şu şekilde bu liste hatchback  için

Finis:

Инженерный номер:

Наименование товара:

Кол-во:

1839999

BM5T-19G490-JC

Камера заднего вида

1

1821412

BM5T-19H423-CB

Модуль камеры заднего вида

1

3001337

-W705436-S300

Фиксатор 6х18мм

2

1747479

BM51-19H421-AB

Кронштейн камеры

1

1753861

BV6T-14D466-AAD

Проводка крышки багажника

1



http://chipford.ru/kamera-zadnego-vida-dlya-ford-fokus-3.html



sedan listesi listesi:



В состав комплекта седан входит:

Finis:

Инженерный номер:

Наименование товара:

Кол-во:

1839999

BM5T-19G490-JC

Камера заднего вида

1

1821412

BM5T-19H423-CB

Модуль камеры заднего вида

1

3001337

-W705436-S300

Фиксатор 6х18мм

2

1747479

BM51-19H421-AB

Кронштейн камеры

1

1721497

BV6T-17N400-CDB

Проводка крышки багажника

1

--1 dakika sonra eklendi--

sedan için verdikleri fiyat

Камера заднего вида для Ford Focus 3 (универсал)

Производитель: Ford Motor Company

Камера заднего вида - 1 шт.
Модуль - 1 шт.
Крепление модуля - 2 шт.
Кронштейн для камеры - 1 шт.
Проводка крышки багажника - 1 шт.

23.401,00 руб

--3 dakika sonra eklendi--

pardon hatchback için 23.401.00 py6

sedan için  23.955.00 fiyat yazmışlar

--9 dakika sonra eklendi--

toplam 1371 tl gibi bir fiyat çıkıyor

[Misafir]

bir sitede komple set olarak satıyorlar rus sitesi parça kodları ve finiş numaraları şu şekilde bu liste hatchback  için
toplam 1371 tl gibi bir fiyat çıkıyor

Artık satılmıyor abi . Istersen sorabilirsin . Satışı bitti
