MCA Geri Görüş Kamerası Montajı

[Semih O.]

MCA'da Mk3'ten farklı olarak kameranın çalışması için bir görüntü işleme modülüne ihtiyaç yok. (IPMB)

4.2" Sync Gen 1.1 ve 8" SYNC 2 için işlemler birebir aynı. Yalınızca ekran üzerindeki bağlantı noktaları farklı



SYNC 1 için bağlantı şeması



Sync 2 ve Sync 3 için bağlantı şeması



Orijinal geri görüş kamerası montajı için gerekli parçalar



F1ET 19G490 AC - Geri görüş kamerası

F1EB 19B514 BC - Geri görüş kameralı bagaj açma switchi

BM51 19H421 AB - Geri görüş kamerası braketi



Araçta kamera tesisatının mevcut olup olmadığını kontrol etmekte fayda var. Bende yoktu. (Burada bir püf nokta  da tesisat aslına uygun olarak yapıldığında C237 soketinde 31 ve 43 pinleri arasında bir jumper gerekiyor)



Aşağıdaki tesisat Transit Courier'e ait bagaj kamera tesisatı, iş görüyor. Focus tesisatı ile ciddi fiyat farkı var.

ET76-17K400-ABD



Bunun dışında Video + - kablosunun LIYCY (anten kablosu aslında) diye tabir edilen kendinden shield özellikli olmasında yarar var. 0.5 kesitli olması ideal. Bu sayede görüntüdeki gürültüler en aza indirilmiş olur. Geri kalan bağlantı ve ayar...



APIM’de 7D0-01-01 ilk bloğun 2. byte'ı yani x*xx xxxx kameradan sorumlu. Mevcut değer, +2 hex olarak ayarlanır ve aktivasyon tamamlanır. Örnek olarak 9 + 2 = B



Başımıza gelen sorunlardan bir tanesi, büyük ihtimalle APIM üzerinde kamera gösterecek yazılımın olmaması yüzünden görüntü alamamaktı. Bu da APIM yazılım güncellemesi ile çözüldü, kısıtlı zamanda master reset denedik mi hatırlamıyorum.



Bir diğer önemli nokta BCM C2280B 32 pinde yer alan RVC LIN bağlantısı. Direksiyona duyarlı dinamik çizgiler için bu bağlantı şart. Ancak olmasa da görüntü için bu gerekli değil. Titanium araçların BCM'si halihazırda bu çizgileri göstermeye müsait. Ancak Trend ve Style'da bu işi yapacakların işi o kadar kolay değil. Bunu da yakında netleştirmiş olacağız. Neyse şimdilik sonuç bu. ?



Tabi söylemeden olmaz Savaş Ustaya kocaman teşekkürler.



[Ozan Kar]

40 dakika önce, Semih O. yazdı:

Titanium araçların BCM'si halihazırda bu çizgileri göstermeye müsait. Ancak Trend ve Style'da bu işi yapacakların işi o kadar kolay değil.

şimdi aklıma geldi, lin kablosunda ölçüm yaptınız mı? Ben ölçmüştüm 12 volt civarlarında oynayan bir şeyler vardı. Belki seninde kamera da sorun olduğundan çalışmıyordur.

[Semih O.]

15 dakika önce, Ozan Kar yazdı:

şimdi aklıma geldi, lin kablosunda ölçüm yaptınız mı? Ben ölçmüştüm 12 volt civarlarında oynayan bir şeyler vardı. Belki seninde kamera da sorun olduğundan çalışmıyordur.

BCM'ye bağlı vaziyette test etmedik abi ama kablo iletimde bir sorun yoktu. Bir de benzer sorun yaşayan başkaları da oldu, o yüzden netleştim biraz. Hepsinin elden geçmesi lazım zaten ona da bakacağız.

[Semih O.]

Dinamik çizgilerin durumu da netleşmiş oldu. Türkiye'ye gelen Titanium altı donanımlardaki BCM bu işi yapmak için yeterli değil. İlla çizgi istiyorum diyorsanız (ben dedim ?) BCM yüksek versiyon olanla değiştirilecek.



Ayrıca BCM konfigürasyonunda RVC connection seçeneği CAN yerine LIN olarak ayarlanacak. Tabi LIN bağlantısını yapmak kaydıyla.

[İsmail Kontbay]

Odb flasher ile geri görüş aktive edilir diye ilanlar var nette kamera tak çalıştır diyorlar. Orjinal ve yan sanayi farketmez arıza lambası yakmaz bunlar doğru mu yoksa tek çözüm sizin yazdığınız mı.teşekkürler

[Semih O.]

8.07.2019 - 21:08 tarihinde, İsmail Kontbay yazdı:

Odb flasher ile geri görüş aktive edilir diye ilanlar var nette kamera tak çalıştır diyorlar. Orjinal ve yan sanayi farketmez arıza lambası yakmaz bunlar doğru mu yoksa tek çözüm sizin yazdığınız mı.teşekkürler

OBD flasher dedikleri OBD portuna taktığınızda gerekli konfigürasyonu yapmak için programlanmış bir alet. Yapacağınız iş kamera orijinal de olsa yan sanayi de olsa iki tane byte değiştirmek. Her halükarda kabloları şemaya uygun bağlayıp montajını yapacaksınız zaten?

[Hüseyin Uyar]

Kusuruma bakmayın, tam olarak anlayamadım. Tesisat halihazırda mevcut ise herhangi bir kablolamaya ihtiyaç olacak mı ve multimedya ekranı sökülecek mi?

[Semih O.]

42 dakika önce, Hüseyin Uyar yazdı:

Kusuruma bakmayın, tam olarak anlayamadım. Tesisat halihazırda mevcut ise herhangi bir kablolamaya ihtiyaç olacak mı ve multimedya ekranı sökülecek mi?

Benim aracımda yoktu, siz de olmayacağı anlamına gelmez. Yalnız bu model yılına ve donanım seviyesine göre de değişiklik gösteren bir konu, kontrol etmeniz lazım.



Tesisat varsa bile bagaj içindeki kısmı var. Geri kalanı her halükarda yapacaksınız, ekranı her halde sökeceksiniz yani.

Temmuz 10, 2019 Semih O. tarafından düzenlendi

[Semih O.]

Daha önce daha detaylı olarak anlatmıştım ama malum mesajlar gittiği için bir güncelleme geçmekte fayda var.

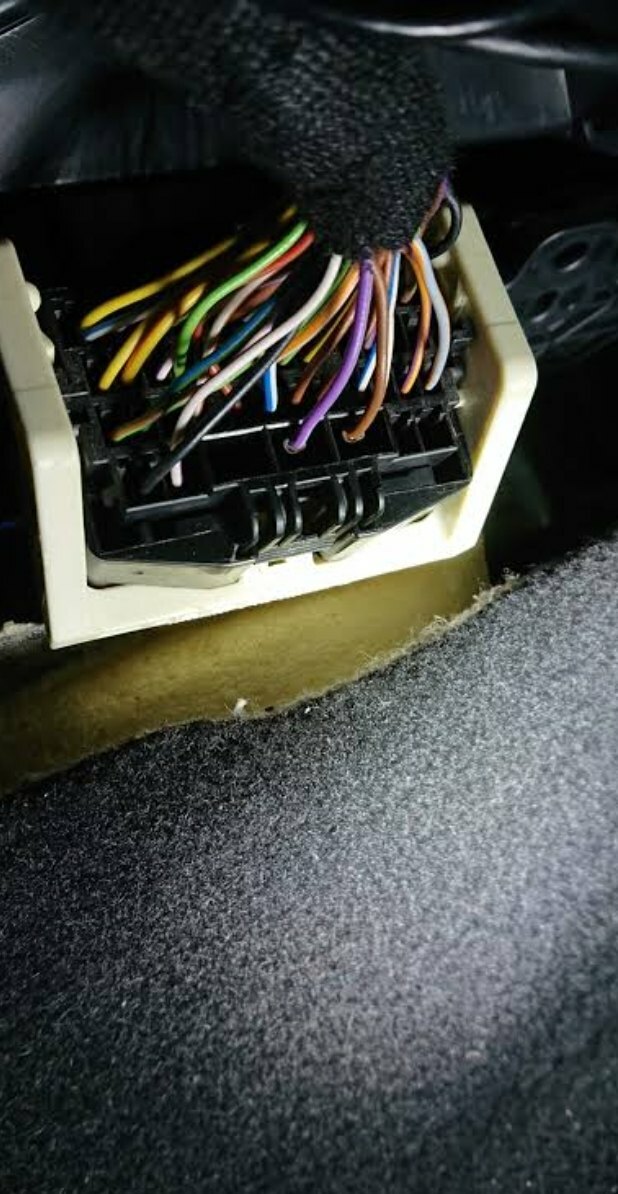

Titanium donanımlı araçların büyük bölümünde Sync yani APIM'den gelen kamera bağlantısı yolcu tarafında orta konsol altındaki kapakta bulunan C237 nolu sokete geliyor. Dolayısıyla dolu olduğunu teyit ederek kamera bağlantısını C237'nin 34 ve 35 nolu pinlerine yapabilirsiniz. Aşağıda soketin fotosunu paylaşıyorum.





İlave olarak artık Forscan'de modül yapılandırma son derece kolay olduğu için as built ve hex kodları ile de uğraşmaya gerek yok.
